力場への金属イオンの追加

力場ファイルの確認

今回はamber99sb-ildn　の力場に対して、Mnを追加することを行います。

例えば以下の論文で使われているHuman arginase I (HARGI)(PDB:2AEB)を参考にしてください。

QM/MM Simulations for the Broken-Symmetry Catalytic Reaction Mechanism of Human Arginase I

まずエラーが起きる箇所ですが、タンパク質の準備の時に以下のコードを行います。

gmx pdb2gmx -f protein.pdb -o protein_processed.gro -ignh

amber99sb-ildn , TIP3P を選択します。

以下のエラーが出ると思います。

-------------------------------------------------------
Program: gmx pdb2gmx, version 2024
Source file: src/gromacs/gmxpreprocess/resall.cpp (line 616)
Fatal error:
Residue 'MN' not found in residue topology database
For more information and tips for troubleshooting, please check the GROMACS
website at https://manual.gromacs.org/current/user-guide/run-time-errors.html
-------------------------------------------------------

MnがGROMACSの設定ファイルに定義されていないというエラーが出ます。

以下で解決していきます。

まずはgromacsファイルの場所を確認しましょう。以下を実行してください。

which gmx

以下のような場所が表示されると思います。

\\wsl.localhost\Ubuntu\usr\local\gromacs\share\gromacs

この階層から、さらにtop ディレクトリに移動すると、以下のように力場のファイルが見れます。

この中身の設定を変えていくわけですが、このディレクトリのものは直接変更できないので、amber99sb-ildn.ff をコピーし、作業ディレクトリに移動させ、amber99sb-ildn_Mn.ff などと名前を変更するとよいです。

Lennard-Jonesパラメータとは？

今回修正するパラメータLennard-Jones（LJ)について、説明しておきます。

数式が苦手な人は飛ばしても大丈夫です。

LJポテンシャルは、2つの非結合原子（または分子）間の相互作用エネルギーを計算する式です：

$$ V®=4\epsilon \left[ \left(\frac{\sigma}{r} \right)^{12} – \left( \frac{\sigma}{r} \right)^6 \right] $$

記号	意味	直感的な説明
r	原子間距離	2つの原子の中心間の距離
ϵ\epsilonϵ	深さ（エネルギー最小値）	「どれだけ強く引き合うか」の強さ（単位は kJ/mol など）
σ\sigmaσ	離れ具合の目安	原子間の「サイズ」みたいなもので、r=σr = \sigmar=σ のときにエネルギーが0になるように調整されている

GROMACSではこのϵとσのパラメータにより、シミュレーションをしています。

金属によってはこの値が設定されていないので、これから追加していくことになる訳です。

まだまだ研究されているので、その時々に応じて、値は見直す必要がありますが、以下の論文を参考にしていることが多いので、今回も以下の論文を参考にします。

Rational Design of Particle Mesh Ewald Compatible Lennard-Jones Parameters for +2 Metal Cations in Explicit Solvent

Mnイオンのトポロジーとパラメータの追加

以下のようにMnの情報を追加していきます。

原子タイプの定義: 力場のatomtypes.atpファイルにマンガンイオンの原子タイプを追加します。例えば、以下のように記述します：
```
MN 54.938
```
ここで、MNはマンガンの原子タイプ名、54.938は原子量です。
以下のような感じです。（EditorはVS codeを使用しています。）

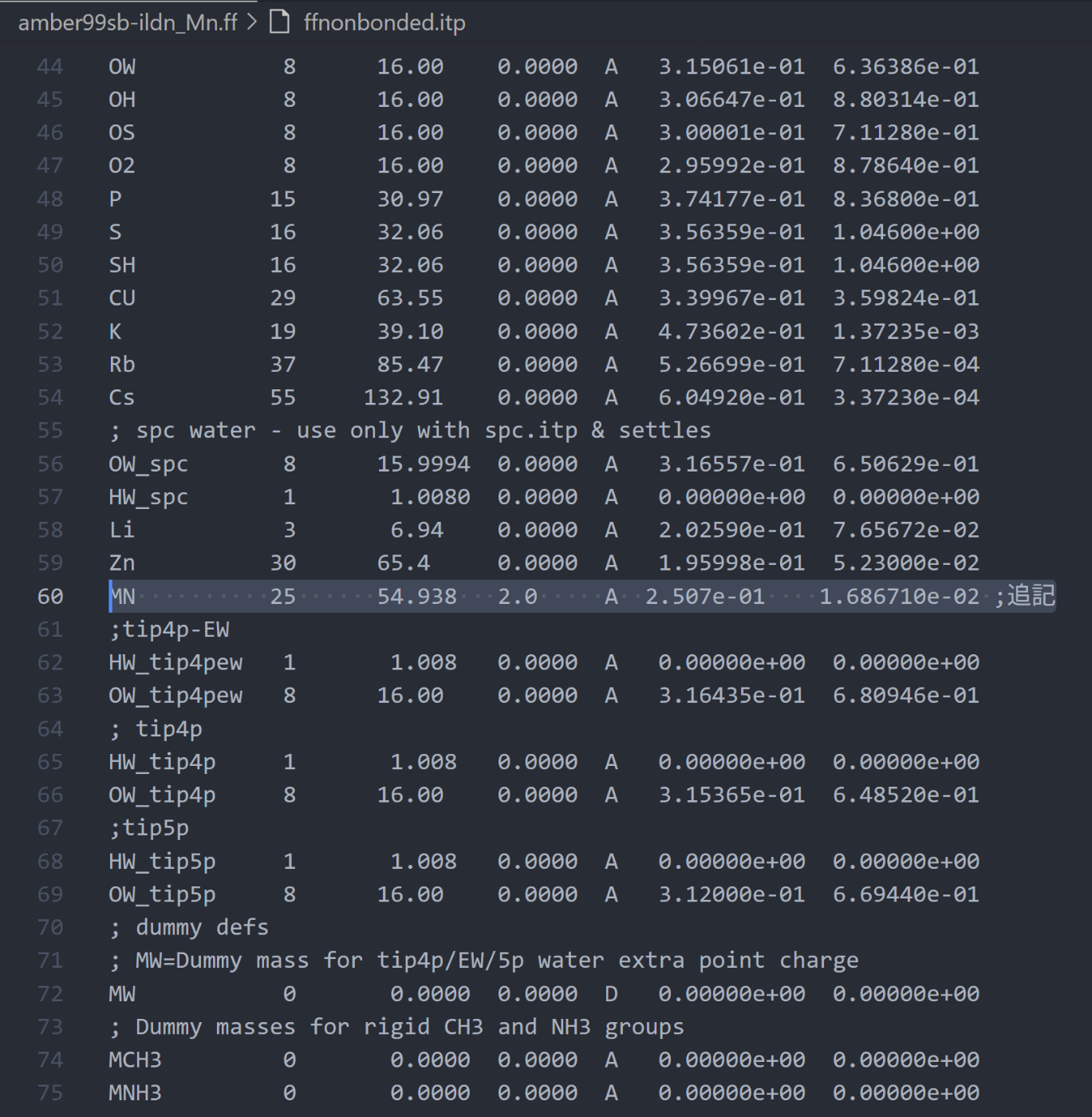

非結合パラメータの設定: ffnonbonded.itpファイルにマンガンイオンの 12-6 Lennard-Jones（LJ）パラメータと電荷を追加します。

[ atomtypes ]
; name at.num mass charge ptype sigma epsilon
MN 　　　25 54.938 2.0 A 2.507e-01 1.686710e-02 ;追記

項目	内容
`MN`	原子タイプ名。ここではマンガンイオン（Mn²⁺）の記号として使用。
`25`	原子番号（マンガンは 25）
`54.938`	原子質量（amu）
`2.0`	電荷。ここでは2価陽イオン（Mn²⁺）なので +2
`A`	`ptype`。相互作用のタイプ。A = Atom 型（Lennard-Jones）
`0.2411`	σ（sigma）値。Lennard-Jonesポテンシャルの距離パラメータ（nm）
`0.000650`	ε（epsilon）値。Lennard-Jonesポテンシャルの深さ（kJ/mol）

ここで、sigmaとepsilonの値は文献や既存の力場から取得する必要があります。

今回は以下の文献を参照しています。

Rational Design of Particle Mesh Ewald Compatible Lennard-Jones Parameters for +2 Metal Cations in Explicit Solvent

状況により様々な値が提唱されていますが、CMセットの値を使用すると良いと思います。

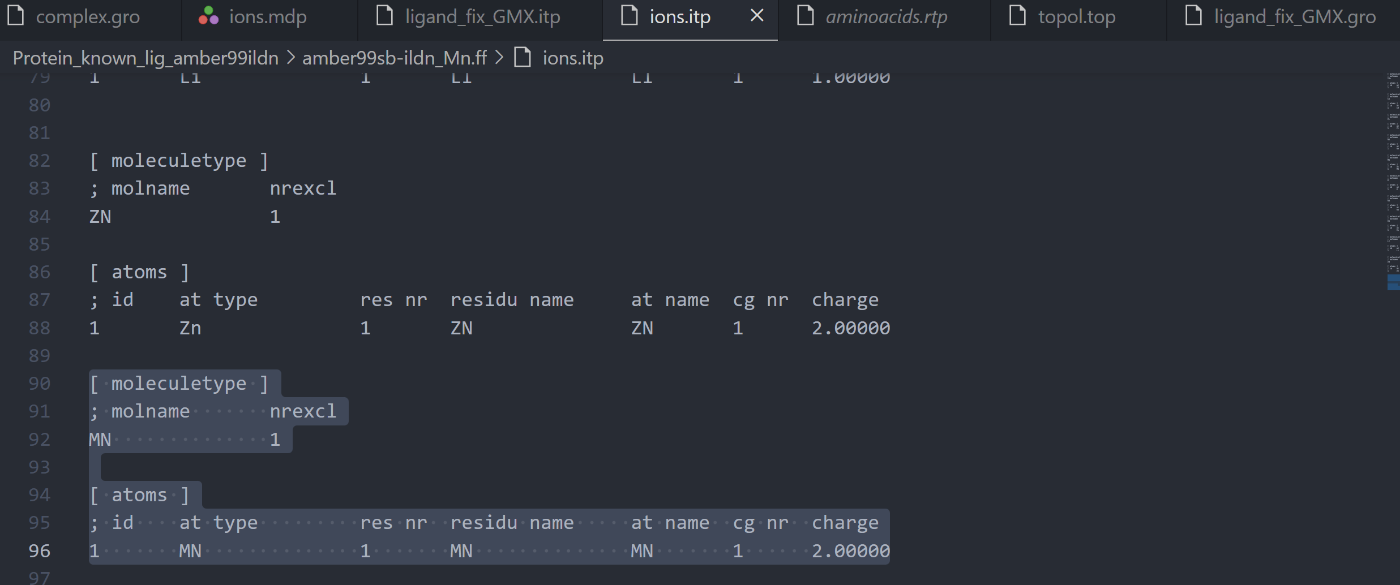

続いて`ions.itp` にマンガンのLennard-Jonesパラメータを追加してください。
```
[ moleculetype ]
; molname nrexcl
MN 1
[ atoms ]
; id at type res nr residu name at name cg nr charge
1 MN 1 MN MN 1 2.00000
```

残基トポロジーの追加: aminoacids.rtpファイルにマンガンイオンの残基エントリを追加します：
```
[ MN ] [ atoms ] MN MN 2.00000 1
```
このエントリは、pdb2gmxがマンガンイオンを認識するために必要です。

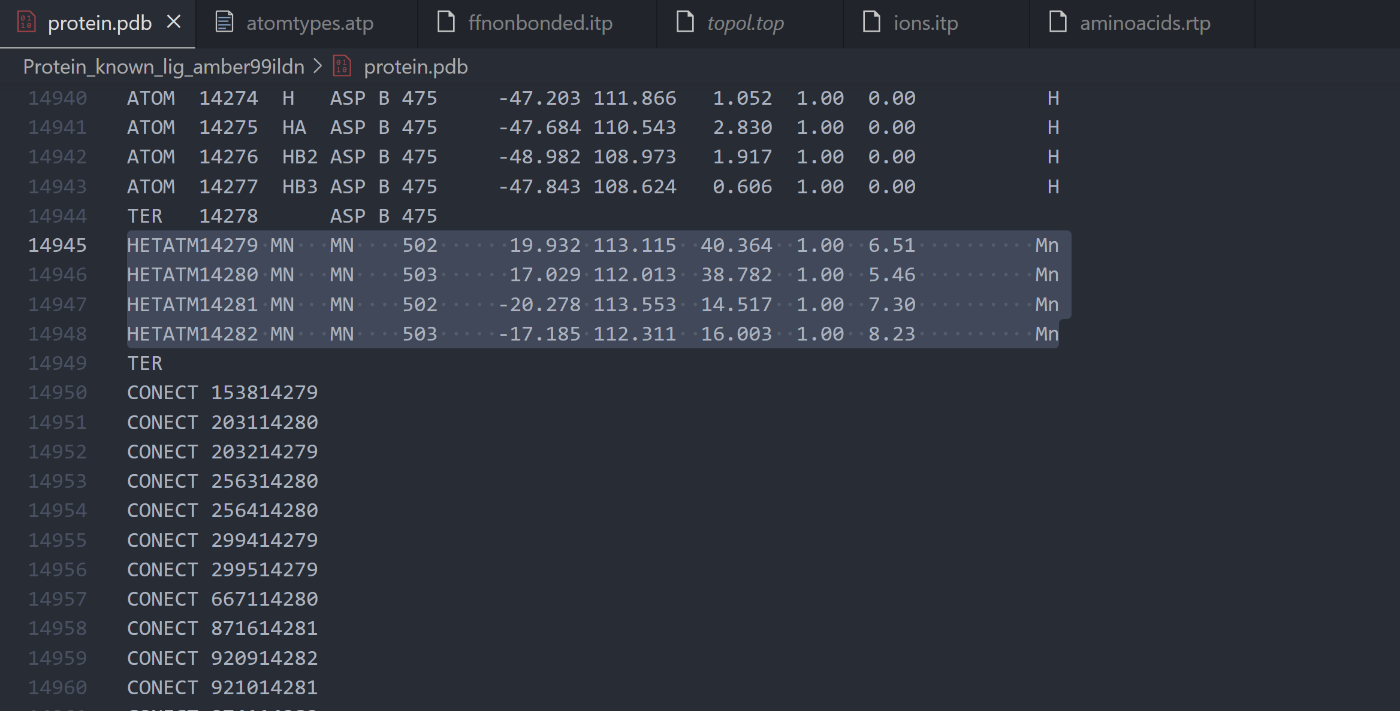

PDBファイルの修正:

PDBファイル内のマンガンイオンの残基名が、上記で定義したもの（例：MN）と一致していることを確認します。
Chain IDは消す。
TER を最後に1つだけ入れる

TER 14278 ASP B 475
HETATM14279 MN MN 502 19.932 113.115 40.364 1.00 6.51 Mn
HETATM14280 MN MN 503 17.029 112.013 38.782 1.00 5.46 Mn
HETATM14281 MN MN 502 -20.278 113.553 14.517 1.00 7.30 Mn
HETATM14282 MN MN 503 -17.185 112.311 16.003 1.00 8.23 Mn
TER
CONECT 153814279
CONECT 203114280
CONECT 203214279
CONECT 256314280

金属イオンの追加した力場でのタンパク質準備

以上を修正すると、先ほどエラー出た以下のコードが実行できます。

pdb2gmxを再実行して、新しいトポロジーファイルを生成します。

gmx pdb2gmx -f protein.pdb -o processed.gro -ignh -ff amber99sb-ildn_Mn

生成したtopol.topは以下のようになっています。other系にMnの情報が入っています。

;
;	File 'topol.top' was generated
;	By user: unknown (1000)
;	On host: DESKTOP-5I5GHRA
;	At date: Thu Jun 26 07:32:16 2025
;
;	This is a standalone topology file
;
;	Created by:
; :-) GROMACS - gmx pdb2gmx, 2024 (-:
;
;	Executable: /usr/local/gromacs/bin/gmx
;	Data prefix: /usr/local/gromacs
;	Working dir: /home/shizuku/Honnma_san/Protein_Ligand/Protein_known_lig_amber99ildn
;	Command line:
; gmx pdb2gmx -f protein.pdb -o processed.gro -ignh -ff amber99sb-ildn_Mn
;	Force field was read from current directory or a relative path - path added.
;
; Include forcefield parameters
#include "./amber99sb-ildn_Mn.ff/forcefield.itp"
; Include chain topologies
#include "topol_Protein_chain_A.itp"
#include "topol_Protein_chain_B.itp"
#include "topol_Other.itp"
; Include water topology
#include "./amber99sb-ildn_Mn.ff/tip3p.itp"
#ifdef POSRES_WATER
; Position restraint for each water oxygen
[ position_restraints ]
; i funct fcx fcy fcz 1 1 1000 1000 1
; Include topology for ions
#include "./amber99sb-ildn_Mn.ff/ions.itp"
[ system ]
; Name
protein A(仮）
[ molecules ]
; Compound #mols
Protein_chain_A 1
Protein_chain_B 1
Other 1

ここから先の処理に関しては、同じで大丈夫です！
